改向滾筒皮帶跑偏故障分析與調整策略

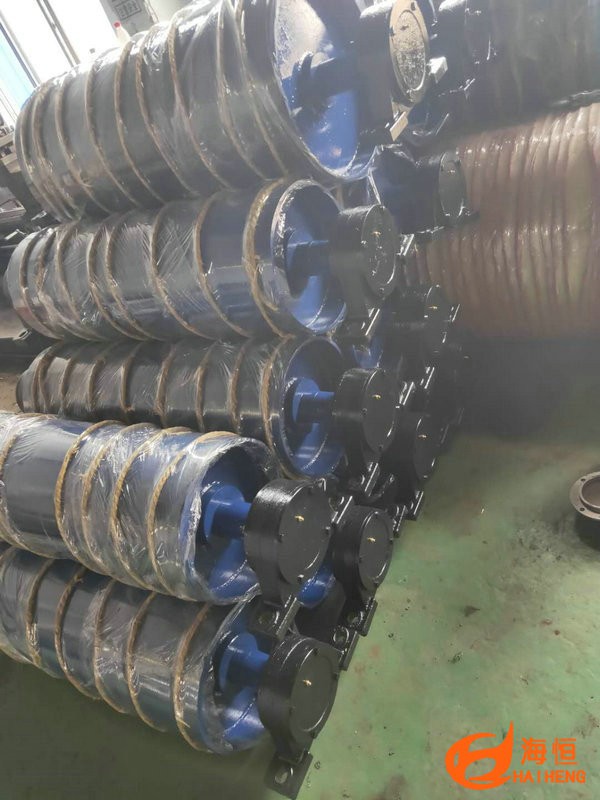

　　改向滾筒作為帶式輸送機的關鍵組成部分，其作用是改變輸送帶運行方向或增加傳動圍包角。在實際運行中，改向滾筒引發的皮帶跑偏是常見的故障之一，嚴重影響設備穩定性和使用壽命。本文將從力學原理、安裝誤差、運行狀態等方面系統分析改向滾筒導致皮帶跑偏的原因，并提出針對性調整方法。

　　一、改向滾筒引發跑偏的根本機理

　　皮帶跑偏的本質是輸送帶橫向受力平衡被破壞，而改向滾筒的安裝與運行狀態直接決定了這種受力分布。根據力學分析，跑偏遵循以下核心規律：
　　1.跑松不跑緊：當改向滾筒軸線與輸送機中間線不垂直時，輸送帶在滾筒兩側的松緊度不一致，緊側牽引力大于松側，導致皮帶向松側移動。

　　2.跑大不跑小：若滾筒因加工誤差、粘料或磨損導致直徑不均，輸送帶會向直徑較大的一側偏移。這是因為牽引力會產生一個向大直徑側的分力，推動皮帶跑偏。

　　二、改向滾筒跑偏的具體原因分析

　　1.安裝位置偏差
　　滾筒軸線與輸送機中間線垂直度誤差是主要誘因。安裝時微小的角度偏差會導致皮帶在滾筒處產生橫向位移，且跑偏方向與滾筒傾斜方向一致。
　　調整原理：若皮帶向滾筒右側跑偏，說明右側松、左側緊，需將右側軸承座向皮帶前進方向移動，或左側軸承座向后移動；尾部改向滾筒的調整方向與頭部滾筒相反。
　　2.滾筒表面狀態異常
　　直徑不均：滾筒包膠磨損、粘附物料或加工誤差會使局部直徑變化，破壞皮帶張力均衡。
　　解決方案：定期清理滾筒表面粘料，對磨損不均的滾筒重新包膠或更換，確保滾筒整體圓度與同軸度。
　　3.配套組件影響
　　張緊裝置失調：張緊力不足或兩側張緊不一致會放大改向滾筒的跑偏效應。

　　皮帶接頭缺陷：接頭不垂直會導致皮帶兩側張力分布不均，通過改向滾筒時加劇跑偏。

　　三、跑偏的綜合性調整方法

　　1.準確校正滾筒位置
　　使用激光經緯儀測量滾筒軸線與輸送機中間線的垂直度，通過調整軸承座位置實現毫米級精度對齊。調整需遵循“邊調整、邊試運行”的原則，直至皮帶居中穩定。
　　2.優化滾筒結構與維護
　　將圓柱形滾筒改為鼓形滾筒（錐度建議1:100），利用其自動對中特性減少跑偏。
　　定期清理滾筒并檢查包膠層磨損情況，建立預防性維護臺賬。
　　3.協同調整關聯部件
　　托輥組補償：在改向滾筒附近加裝調心托輥組，通過托輥水平旋轉產生橫向推力輔助糾偏。
　　張緊力均衡：檢查改向滾筒前后張緊裝置，確保兩側螺桿同步調整，避免單側過緊或過松。
　　4.落料點優化

　　轉載點物料沖擊改向滾筒時，若落料偏斜會加劇跑偏。需調整導料槽寬度（建議為皮帶寬度的3/5）和擋板角度，使物料居中下落。

　　四、預防措施與長效管理

　　1.安裝階段：嚴格校驗改向滾筒的水平度與垂直度，確保基礎框架剛度達標。
　　2.運行監測：采用紅外傳感器或視頻系統實時監測皮帶位置，結合自動調偏裝置實現動態校正。
　　3.標準化作業：制定滾筒調整規程，明確軸承座移動方向與跑偏現象的對應關系，避免經驗性誤操作。
　　改向滾筒引發的皮帶跑偏是一個多因素耦合的結果，需從力學原理出發，綜合安裝精度、滾筒狀態、系統配套等方面進行精細化調整。通過科學校正、預防性維護和自動化糾偏技術的結合，可顯著提升輸送系統穩定性，延長設備壽命。未來，智能糾偏系統與數字孿生技術的應用，將進一步推動皮帶跑偏管理的準確化和智能化。
